断熱フィルム実証試験 vol.1

断熱フィルムは2010年以降、本格的に市場へ普及し始めた比較的新しいカテゴリーです。

しかし、実際の温度変化や製品ごとの違いを比較した公開データは意外に多くありません。

カタログには熱貫流率などの性能値が記載されていますが、それだけで効果をイメージすることは難しいのが現実です。

そこで当社では、ガラスとフィルム、ガラスサンドを用いた独自の簡易比較試験を実施し、断熱フィルムがどのような温度変化を示すのかを検証することにしました。

本レポートでは、数値だけでは見えにくい断熱フィルムの特性を、できるだけ分かりやすくご紹介します。

（注意）

本試験はJIS試験やメーカー試験ではありません。

実際の住宅窓ガラスは、ガラス種類・サイズ・サッシ・方位・室内外環境など様々な条件が影響します。

そのため、本試験結果は実際の建物性能を保証するものではなく、熱の蓄積と放熱の違いを確認するための参考データとしてご覧ください。

本試験は、断熱フィルム施工ガラスとフィルム未施工ガラス（ブランク）の温度変化を比較し、断熱フィルムが熱の伝達および蓄熱挙動に与える影響を確認することを目的とする。

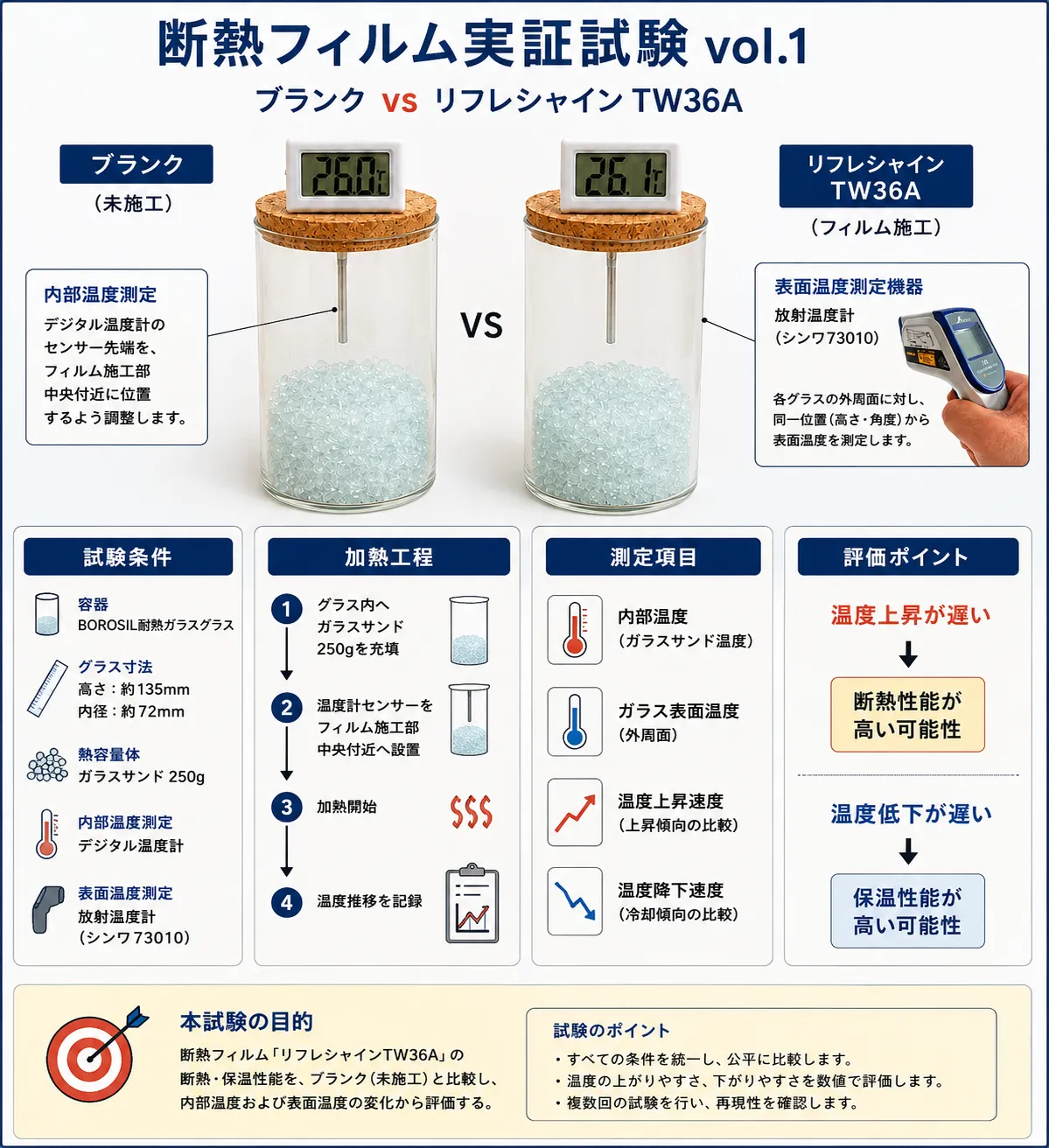

本試験では、円筒形グラス内にガラスサンドを充填し、開口部にフロートガラス5mmを設置した試験体を使用した。

試験体①は断熱フィルムTW36Aを施工した円筒グラス

試験体②はフィルム未施工円筒グラス（ブランク）

とし、両者の温度変化を比較した。

両試験体を同一条件で加熱・冷却し、温度変化の違いを比較する。

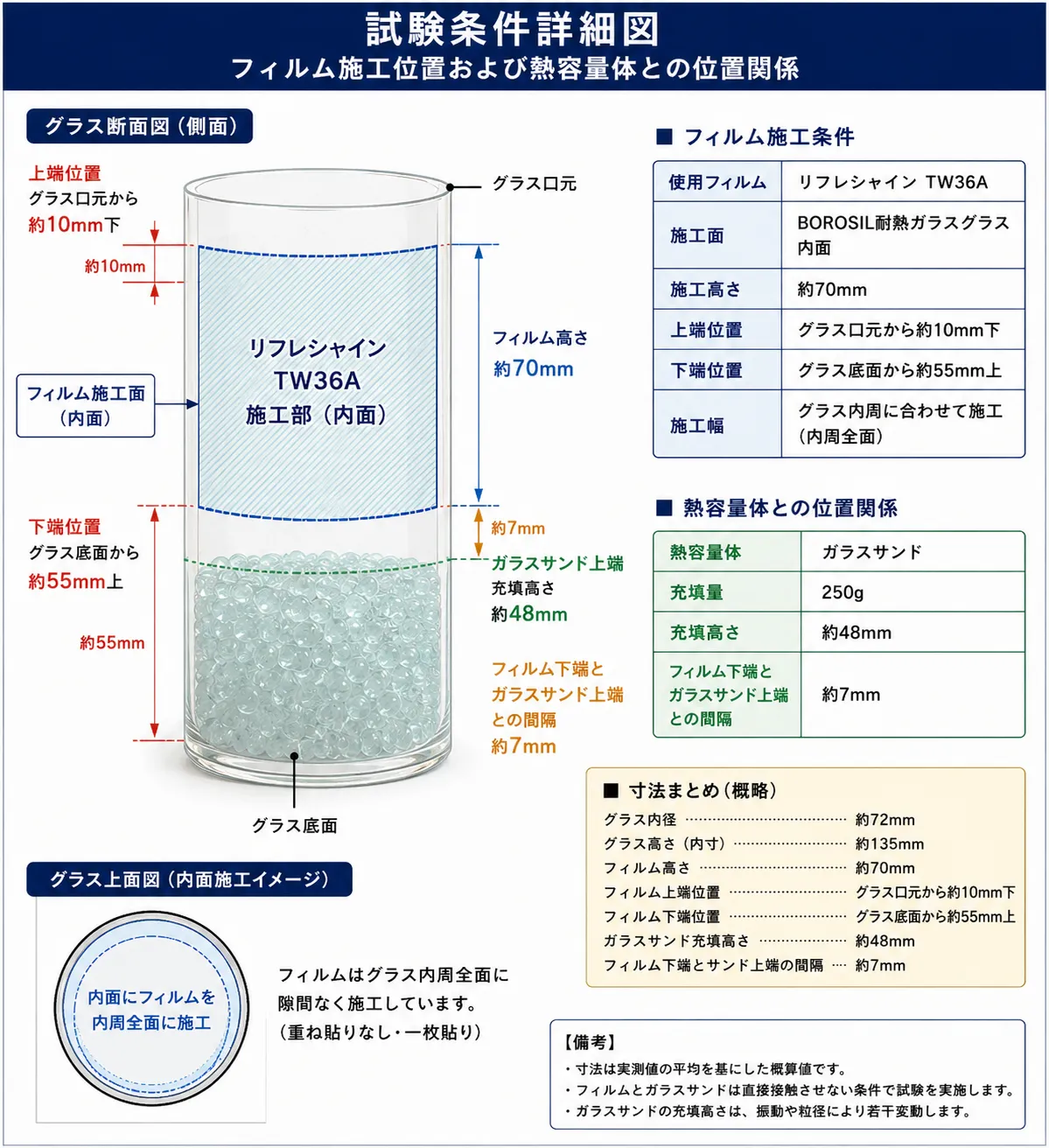

容器：BOROSIL耐熱ガラスグラス

グラス寸法：高さ 約135mm、内径 約72mm

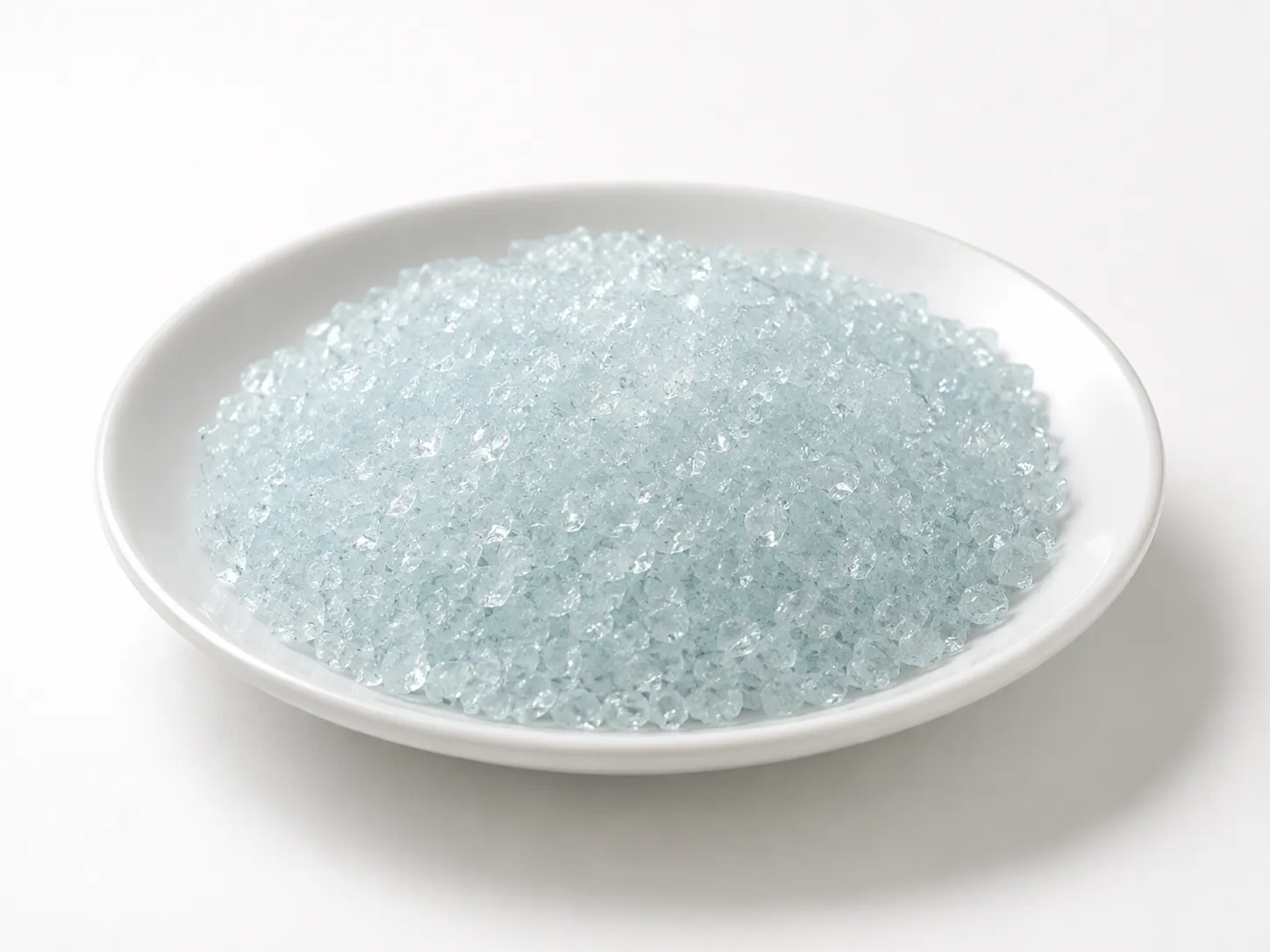

熱容量体：ガラスサンド 250g

加熱方法：湯煎加熱

湯面高さ：ガラスサンド上面より低い位置

内部温度測定：デジタル温度計

表面温度測定：放射温度計（シンワ測定73010）

◎グラス内部温度　　　デジタル温度計を使用し、フィルム施工部中央付近の空気温度変化を測定する。

◎グラス表面温度　　　放射温度計を使用し、グラス外表面温度の変化を測定する。

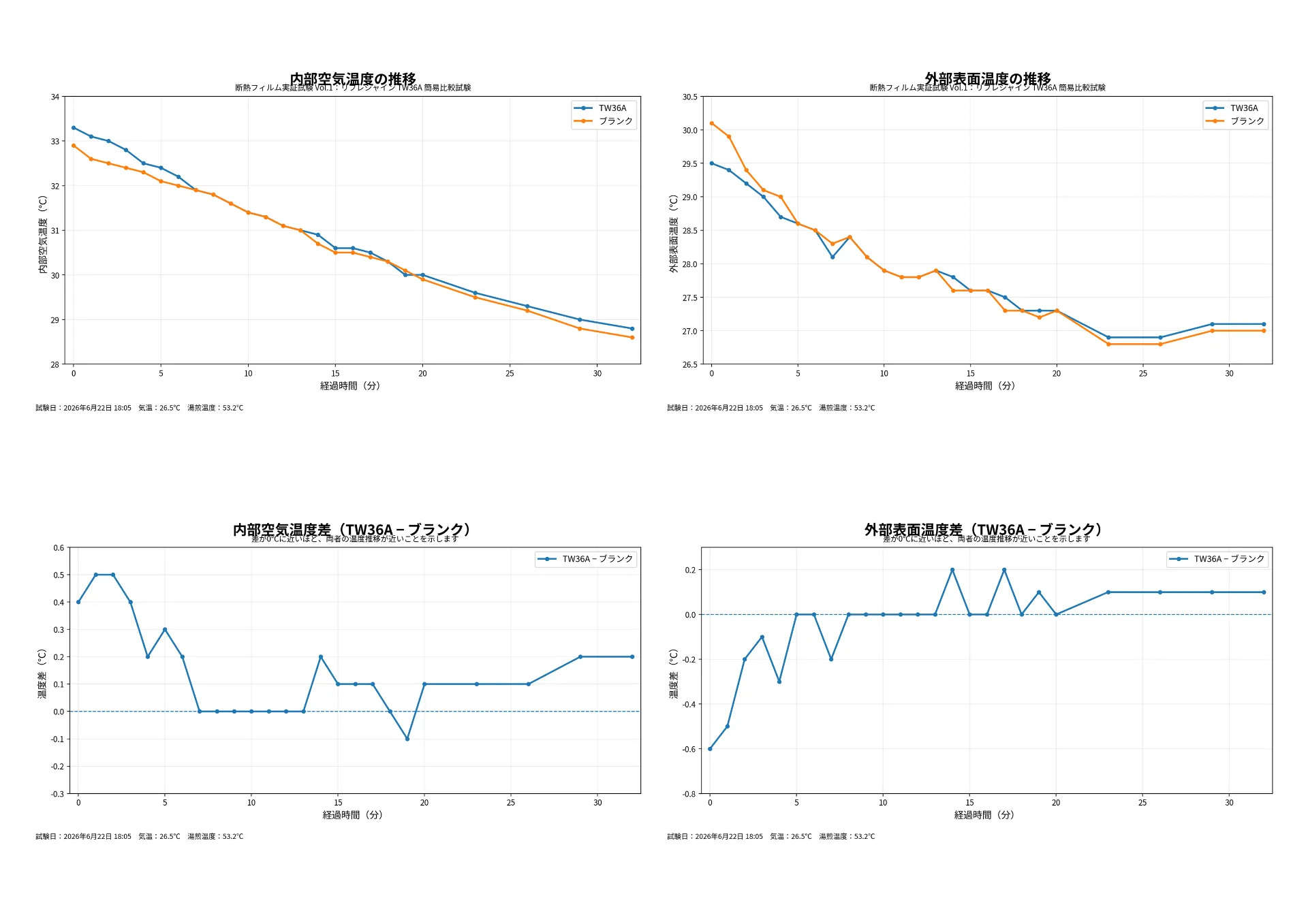

今回の試験では、リフレシャインTW36A施工品とブランクの間に、明確な温度差は確認できなかった。

内部空気温度では、TW36A施工品がわずかに高い傾向を示す時間帯もあったが、その差は最大でも0.4℃程度であり、試験開始から7分以降はほぼ同一の温度推移となった。

また、外部表面温度についても、試験開始時にはTW36A施工品の方が低い値を示したものの、その後は差が縮小し、後半ではほぼ同等の推移となった。

この結果から、少なくとも今回の試験条件においては、TW36Aの断熱性能を明確に可視化することはできなかった。

ただし、これはTW36Aの断熱性能そのものを否定するものではない。今回の試験は湯煎後の温度低下を観察する簡易試験であり、熱の移動には伝導、対流、放射が複雑に関係している。

特に断熱フィルムの性能根拠として遠赤外線反射が関係する場合、今回のような湯煎による加熱・冷却試験では、その特徴が十分に現れにくかった可能性もある。

一方で、今回の試験によって明確になったこともある。

それは、断熱フィルムの性能を一般の方にも分かる形で可視化することは、想像以上に難しいという点である。

「暖かい」「熱を逃がしにくい」「断熱効果がある」という表現は分かりやすい。しかし、その性能をどのような熱移動として捉え、どのような試験で確認できるのかまで説明しなければ、断熱性能の本質は伝わりにくい。

今回の試験結果は、断熱フィルムの性能評価そのものよりも、断熱性能の説明方法に大きな課題があることを示していると感じた。

正直に言うと、この結果は当初の予想とは異なっていた。

試験前は、TW36A施工品の方がもう少し明確な温度差を示すと考えていた。

しかし実際には、内部空気温度、外部表面温度ともに大きな差は確認できなかった。

私は以前から断熱フィルムの性能説明に違和感を持っていた。

「暖かい」

「熱を逃がしにくい」

「断熱効果がある」

もちろん間違いではないのだろう。

しかし今回の試験を通じて感じたのは、断熱性能そのものよりも、断熱性能を分かりやすく説明することの方が難しいという事実である。

今回の試験では、TW36A施工品とブランクとの間に大きな温度差は確認できなかった。

一方で、本試験は湯煎による熱容量体の冷却過程を観察したものであり、断熱フィルムが訴求する性能を十分に評価できているかについては検討の余地がある。

特に遠赤外線反射による効果を評価する場合、今回とは異なる試験方法が必要となる可能性がある。

今後は熱源や測定方法を見直しながら、断熱フィルムの性能をより分かりやすく可視化できる試験方法について検討を続けたい。
