窓ガラスフィルムは東京の高伸プランニング株式会社 | 熱割れ現象

窓ガラスのうち日射が直接当たる部分は、吸熱して高温となり膨張します。一方、ガラスの周辺部はサッシに呑み込まれているため日射を受けず、またサッシなどへの放熱もあり、低温のままになり膨張しません。日射を受ける部分だけが急激に温度上昇することに対して、サッシに隠れた周囲部分の温度上昇が遅れることで一枚のガラスの中に温度の不均衡が生じます。ガラス中央の高温部分は膨張しようとしますが、冷えている周辺部分がそれを拘束し、サッシに隠れた周辺部分に引張応力が発生し、最終的にガラス周囲のどこか弱い部分が破壊されます。この現象を一般に「熱割れ現象」と呼んでいます。

熱割れ現象は物理現象のため、完全に防ぐことは現状では極めて困難です。

熱割れ現象による破損形態は特徴的です。

割れているガラスの状態で熱割れと判断することが可能です。

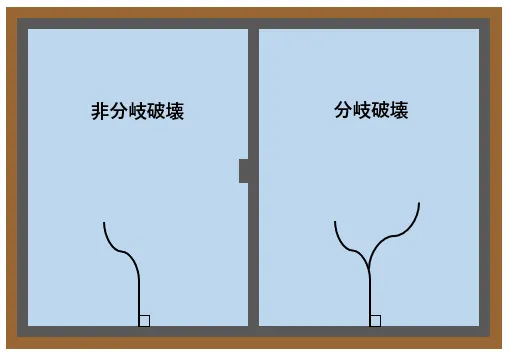

ガラスの熱割れは飛来物が衝突したような放射状の割れ方はしません。必ずエッジ（端部）に対して直角に1本のひびがはいり、その後蛇行するという特徴があります。

ひびが1本の非分岐破壊と複数入る分岐破壊とがあります。非分岐破壊は小さな熱応力で発生するのに対して、分岐破壊は比較的大きい熱応力で発生したことを示します。

ひびは放置しておくと徐々に大きくなっていくので早めのガラス交換をお勧めします。

厳冬期晴天の東面の窓ガラスは、夜間に冷え切った状態から朝日が差し込むことで、急激な温度上昇が起こります。特に東京都のような都市部では、建物間の隙間から差し込む朝日がガラスの一部に集中して当たることが多く、一枚のガラスの中での温度の不均衡がでやすい傾向があります。この温度差によって、ガラス内部の膨張・収縮にムラが生じ、最終的にガラスにひびが入ります。実際に、夏の西面や南面よりも冬の東面で熱割れの発生が多いのは、冷えたガラスに朝日が当たることによる急激な温度変化が大きな要因です。

網入りガラスや複層ガラスの熱割れリスクは高いです。

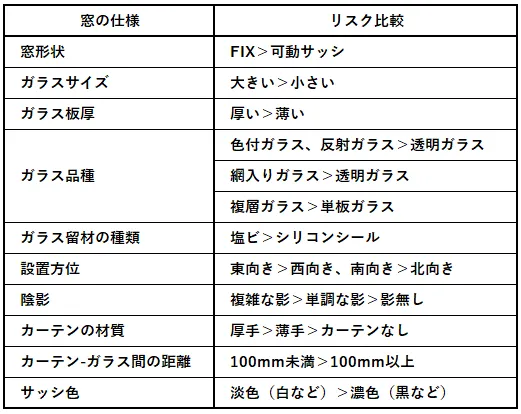

しかし、熱割れにつながる要因はガラス品種以外に「設置方位」「ガラスサイズ」「窓形状」なども複合的に関わっており「網入りだから」いう理由だけでフィルムは貼れないというわけでもないのです。

窓の仕様が確認できれば、計算により事前に熱割れリスクを数値として算出させることができます。そのためには可能な限り正確な情報把握が求められるので情報収集はガラス知識豊富な業者に依頼することをお勧めします。

近年、ガラス品種は「LOW-E複層ガラス」などの高機能製品も増え、ガラス知識に精通する業者でなくては把握することは困難であると考えます。

遮熱フィルムや断熱フィルムの熱割れリスクは高いです。

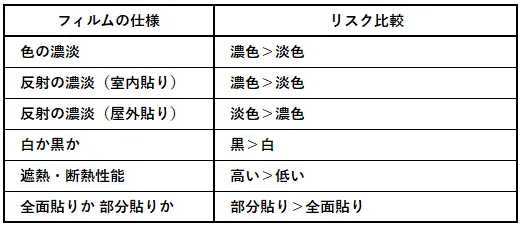

ガラスの設置条件と複合的に判断することになるので「遮熱フィルム」いう理由だけで採用はNGということもありません。

お客様のご希望のフィルムをお決め頂いた後、施工対象窓の仕様条件を合算したうえで、計算により事前に熱割れリスクを数値として算出します。リスク数値算出は使用可否の目安を求めるものなので保証値ではありませんが、リスクを可視化する目安として活用することができます。

当社は「ガラス工事会社勤務経験」や「フィルムメーカー勤務経験」のあるスタッフが対応します。どうぞご安心ください。

ガラスフィルムメーカーは原則として熱割れの保証を行っていません。

熱割れによるガラスのひびは放置しておくと徐々に大きくなっていくので早めのガラス交換をお勧めします。

ガラスの熱割れは、「不測かつ突発的な事故」に該当し、火災保険の対象になります。保険会社によっては取り扱いが異なるのでご契約の保険会社にお問い合わせください。

熱割れ防止のためには、ガラスの種類や設置環境に応じた事前対策が欠かせません。網入りガラス・複層ガラスなどはフィルム施工時により注意が必要ですが、 具体策としては、施工前に熱割れ計算を実施し、フィルムの種類・厚み・施工範囲を適切に選定・調査することが挙げられます。

強化ガラスは熱割れリスクが低いですが、既存ガラスの品種把握など、専門知識を持つ業者による現地調査やリスク説明が不可欠です。 なお、熱割れ計算は各フィルムメーカーの専用ソフトを用いて行われ、入力条件が同じであれば結果も同じということになります。つまり設定条件の見極めを間違えれば、異なる結果が導かれるということです。施工可否や適合フィルムの選定は、知識と経験豊富な当社にお任せください。
